Thông số kỹ thuật
| Thông tin sản phẩm Nguồn máy tính | |||||||||||||||||||||||||||||||||||||
| Hãng sản xuất | Thermaltake | ||||||||||||||||||||||||||||||||||||
| Tên sản phẩm | TR2 450W | ||||||||||||||||||||||||||||||||||||
| Công suất | 450W | ||||||||||||||||||||||||||||||||||||
| Dây cáp Module | Không | ||||||||||||||||||||||||||||||||||||
| PFC | Active PFC | ||||||||||||||||||||||||||||||||||||
| Hiệu năng | 82-88% efficiency @ 20-100% load | ||||||||||||||||||||||||||||||||||||
| Chứng nhận 80Plus | 80 Plus Bronze | ||||||||||||||||||||||||||||||||||||
| Số lượng chân cắm | 1 x Main connector (20+4Pin) 1 x 8(4+4)-pin ATX12V 3 x Peripheral 4pin 4 x SATA 1 x 6+2 pin PCI-E 1 x Floppy | ||||||||||||||||||||||||||||||||||||
| Công nghệ | - Một đường +12V mạnh mẽ - Hỗ trợ hệ thống nhiều card đồ họa, đồ họa đa nhân - Cung cấp điện áp rất ổn định [chỉ sai số ±3%] - Quạt làm mát: quạt trục bi cao cấp 12cm - 1500vg/phút ± 10% - Tụ điện Nhật Bản 105 độ C thể rắn bền bỉ tuyệt đối - Sử dung linh kiện không chì thân thiện với môi trường - Lọc nhiễu từ EMI: có ; Chống sét, sốc điện (MOV): có tính năng bảo vệ điện: OVP / OCP / OPP / SCP / UVP - Tiêu chuẩn Intel ATX12V/EPS12V tương thích mọi hệ thống [PC, IPC, Workstation, Server] - Chứng chỉ an toàn: UL/ CUL, VDE, CE, FCC, CB, GOST and BSMI certified. - Chứng nhận/hỗ trợ khác: ErP, Energy Star, RoHS&WEEE chuẩn EU - Tuổi thọ ước tính 100.000 giờ sử dụng | ||||||||||||||||||||||||||||||||||||
| Công suất đường ra |
| ||||||||||||||||||||||||||||||||||||
| Nguồn điện | 100V - 240V | ||||||||||||||||||||||||||||||||||||
Thông tin chi tiết
Thời điểm này vga 960GTX đang rộ lên như một hiện tượng ở tầm trung đặc biệt là ở VN khi có sự tham gia của rất nhiều hãng với rất nhiều thiết kế ăn thua nhau từng tí một. Cũng có không ít câu hỏi đặt ra là chọn nguồn nào phù hợp cho 960 GTX?
Nhân đây mình test luôn thử một con TR2 450W là bản mới do CWT làm OEM thay thế cho TR 450W trước đây do FSP OEM.

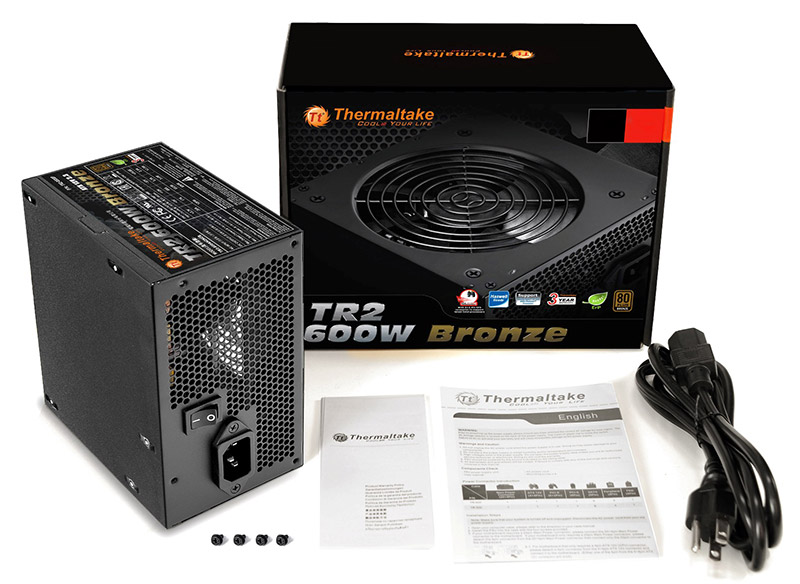

1. Hình ảnh tổng thể TR2 450W
TR2 450W đóng gói bằng hộp giấy, bên trong nguồn bọc bóng hơi chống sốc kèm theo phụ kiện là dây nguồn, túi ốc và một vài dây thít. Hộp in đầy đủ thông số, hiệu suất đạt chuẩn 80 Plus Bronze, số lượng dây cấp nguồn và một số tính năng thiết kế nổi bật như single 12Vol rail, dùng tụ Japanese AntiVirus.
Phần tem logo và thông số sẽ được quay ra ngoài khi lắp máy, các phần còn lại đều phủ sơn đen nhám như nhiều bộ nguồn khác trong tầm tiền. Bộ nguồn này sử dụng 1 quạt 12cm dùng chính điện 12vol do nguồn cung cấp, quạt thổi gió vào linh kiện và đẩy ra phía sau qua các lỗ thoát gió hình tổ ong.
Nhân đây mình test luôn thử một con TR2 450W là bản mới do CWT làm OEM thay thế cho TR 450W trước đây do FSP OEM.
1. Hình ảnh tổng thể TR2 450W
TR2 450W đóng gói bằng hộp giấy, bên trong nguồn bọc bóng hơi chống sốc kèm theo phụ kiện là dây nguồn, túi ốc và một vài dây thít. Hộp in đầy đủ thông số, hiệu suất đạt chuẩn 80 Plus Bronze, số lượng dây cấp nguồn và một số tính năng thiết kế nổi bật như single 12Vol rail, dùng tụ Japanese AntiVirus.
Phần tem logo và thông số sẽ được quay ra ngoài khi lắp máy, các phần còn lại đều phủ sơn đen nhám như nhiều bộ nguồn khác trong tầm tiền. Bộ nguồn này sử dụng 1 quạt 12cm dùng chính điện 12vol do nguồn cung cấp, quạt thổi gió vào linh kiện và đẩy ra phía sau qua các lỗ thoát gió hình tổ ong.
2. Hình ảnh chi tiết TR2 450W
Dây nguồn ra được bọc lưới toàn bộ từ gốc đến ngọn cho nên nhìn bộ dây của TR 450 khá là đẹp, phần dây từ nguồn ra được thít chặt đỡ tuột lưới và bọc vòng nhựa bảo vệ.
Em này sử dụng quạt có tem Thermaltake nhưng do Yateloon làm OEM với thông số 0.3A 12Vol. Quạt được cẩn thận lắp thêm một tấm bóng kính định hướng gió thổi tập trung vào phía lắp linh kiện bên trong.
Mạch phía trên là hầu hết toàn bộ linh kiện, sử dụng nước mạch mầu đen trông sang hẳn, 2 phiến tản nhiệt kích thước nhỏ chẻ răng để tăng tiếp xúc với gió từ quạt thổi thẳng xuống.
Mạch bên dưới lại là mầu xanh ngọc, hầu hết dùng các linh kiện dán cho nên mặt trên mới thông thoáng như vậy.
TR2 450W sử dụng một đường +12vol duy nhất 408W – 34A , đây là thiết kế tiện lợi cho những bộ nguồn công suất trung và cao, nhưng để duy trì được điện áp khi tải nặng tiệm cận 100% thì đòi hỏi linh kiện phải tốt, linh kiện của TR2 450W tới đâu thì ta bắt đầu xem từ đầu vào ở phần tiếp của bài viết.
Dây nguồn ra được bọc lưới toàn bộ từ gốc đến ngọn cho nên nhìn bộ dây của TR 450 khá là đẹp, phần dây từ nguồn ra được thít chặt đỡ tuột lưới và bọc vòng nhựa bảo vệ.
- Bộ dây nguồn của TR2 450W rất dài, khoảng 70cm cho dây 24pin-main/8Pin-cpu phù hợp với cả những hệ thống server có thiết kế main khác biệt về vị trí đầu cắm nguồn.
- Một dây cắm VGA 6+2 duy nhất (đầu đỏ) dài khoảng 60cm tương thích với những VGA 1 nguồn phụ 6pin hoặc 8pin.
- Các dây Sata và Molex 4pin dài 50cm và thêm 15cm nữa mỗi khúc gấp.
Em này sử dụng quạt có tem Thermaltake nhưng do Yateloon làm OEM với thông số 0.3A 12Vol. Quạt được cẩn thận lắp thêm một tấm bóng kính định hướng gió thổi tập trung vào phía lắp linh kiện bên trong.
Mạch phía trên là hầu hết toàn bộ linh kiện, sử dụng nước mạch mầu đen trông sang hẳn, 2 phiến tản nhiệt kích thước nhỏ chẻ răng để tăng tiếp xúc với gió từ quạt thổi thẳng xuống.
Mạch bên dưới lại là mầu xanh ngọc, hầu hết dùng các linh kiện dán cho nên mặt trên mới thông thoáng như vậy.
TR2 450W sử dụng một đường +12vol duy nhất 408W – 34A , đây là thiết kế tiện lợi cho những bộ nguồn công suất trung và cao, nhưng để duy trì được điện áp khi tải nặng tiệm cận 100% thì đòi hỏi linh kiện phải tốt, linh kiện của TR2 450W tới đâu thì ta bắt đầu xem từ đầu vào ở phần tiếp của bài viết.
3. Linh kiện TR2 450W
Bộ lọc nhiễu của TR2 450W phải nói là cực đầy đủ với 3 tầng cuộn dây + 2 tụ lọc, ngoài ra đường dây có thêm vòng ferrite chống nhiễu và bên dưới có MOV chống sét nối tắt tới cầu chì để bảo vệ linh kiện nguồn.
Một điểm mà TR2 450 trội hơi so với những con cùng flatform là sử dụng diode cầu cực ngon: GUB1006 10A/420v nắn điện chính cho mạch, với điện 220v công suất tối đa nguồn 450w hiệu suất 84% thì chỉ mới hết có ~2.43A , con diode này thậm chí còn dư sức dùng với nhiều nguồn 600-700-800W cho nên không hề sợ nóng hay giảm hiệu năng trên nguồn 450W mặc dù không có tản nhiệt cho riêng diode. Kế tiếp là biến áp PFC bọc kín mít tăng độ tự cảm, tránh nhiễu từ ra xung quanh và chí ít nhìn cũng chuyên nghiệp hơn các loại cuộn cảm hở. Tụ điện chính tới từ hãng tụ danh tiếng Nhật bản: Nippon Chemi-con dung tích 180uF 400v 85*C, tuy dung tích không được nâng cấp nhưng việc dùng tụ từ hãng tên tuổi sẽ giúp người dùng an tâm hơn phần nào về độ bền.
Các biến áp đều được bọc kín cẩn thận chuyên nghiệp được OEM bởi CWT.
IC TNY177P tạo nguồn khởi động và IC ST9S313 quản lý các đường 12vol, 5vol, 3.3vol với hai chế độ bảo vệ Over Vol Protect và Under Vol Protect
Bộ lọc nhiễu của TR2 450W phải nói là cực đầy đủ với 3 tầng cuộn dây + 2 tụ lọc, ngoài ra đường dây có thêm vòng ferrite chống nhiễu và bên dưới có MOV chống sét nối tắt tới cầu chì để bảo vệ linh kiện nguồn.
Một điểm mà TR2 450 trội hơi so với những con cùng flatform là sử dụng diode cầu cực ngon: GUB1006 10A/420v nắn điện chính cho mạch, với điện 220v công suất tối đa nguồn 450w hiệu suất 84% thì chỉ mới hết có ~2.43A , con diode này thậm chí còn dư sức dùng với nhiều nguồn 600-700-800W cho nên không hề sợ nóng hay giảm hiệu năng trên nguồn 450W mặc dù không có tản nhiệt cho riêng diode. Kế tiếp là biến áp PFC bọc kín mít tăng độ tự cảm, tránh nhiễu từ ra xung quanh và chí ít nhìn cũng chuyên nghiệp hơn các loại cuộn cảm hở. Tụ điện chính tới từ hãng tụ danh tiếng Nhật bản: Nippon Chemi-con dung tích 180uF 400v 85*C, tuy dung tích không được nâng cấp nhưng việc dùng tụ từ hãng tên tuổi sẽ giúp người dùng an tâm hơn phần nào về độ bền.
Các biến áp đều được bọc kín cẩn thận chuyên nghiệp được OEM bởi CWT.
IC TNY177P tạo nguồn khởi động và IC ST9S313 quản lý các đường 12vol, 5vol, 3.3vol với hai chế độ bảo vệ Over Vol Protect và Under Vol Protect
Tản nhiệt chính trong TR2 450W
Ở phần nắn điện đầu ra của TR2 450:
Ở tầng lọc điện đầu ra TR2 450W có đầy đủ các cuộn cảm, tụ lọc, điện trở, tụ dùng loại 105*C 16vol với dung tích 2200uf cho tụ lớn và 1000uf cho tụ nhỏ, dùng tụ của Capxon (vent) cho đường 12vol, capxon và aishi lẫn cho đường 3.3 và 5vol. Các đường điện đầu ra được đặt gọn theo từng khu vực, dây lõi đồng thì ngon nhưng khi đi dây sẽ thấy hơi cứng.
- Dùng mosfet 13N50 chịu tải 13A mỗi con cho tầng PWM
- Một diode 08C60 8A cho mạch PFC
- Dùng 2 mosfet 13N50 13A nữa cho PFC (khá ngon vì so với một số con cùng platform thì bị cắt mất 1 chú 13N50)
Ở phần nắn điện đầu ra của TR2 450:
- Có 2 diode 30L60 - 30A mỗi chú, tổng 60A giành cho đường 12vol
- Một diode 30L45 – 30A cho đường 5vol
- Một diode to tướng 30L45 – 30A giành cho đường 3.3vol
Ở tầng lọc điện đầu ra TR2 450W có đầy đủ các cuộn cảm, tụ lọc, điện trở, tụ dùng loại 105*C 16vol với dung tích 2200uf cho tụ lớn và 1000uf cho tụ nhỏ, dùng tụ của Capxon (vent) cho đường 12vol, capxon và aishi lẫn cho đường 3.3 và 5vol. Các đường điện đầu ra được đặt gọn theo từng khu vực, dây lõi đồng thì ngon nhưng khi đi dây sẽ thấy hơi cứng.
5. Thử nghiệm
TR2 450W là nguồn Activer PFC hỗ trợ giải điện lưới rộng từ 100v tới 240v một cách tự động, có nghĩa là nó sẽ hoạt động tốt cả ở điện 220v và 110v – tôi sẽ thử ở cả 2 loại điện lưới này.
Để phù hợp với hệ thống máy tính mới hiện nay, tôi không test công suất đều tất cả các đường điện mà chỉ tập trung vào đường 12vol chính, với đường 3.3vol hiện chỉ còn dùng cho một số phần nhỏ trên bo mạch chủ máy tính nên không đáng bao nhiêu, đường 5vol dùng trên bo mạch và một số thành phần như mạch ổ cứng/ssd/ usb đều là những thiết bị ăn rất ít điện.
Thông số:
Hiệu suất được chứng nhận bởi 80Plus.org
Mục tiêu thử nghiệm là chạy tối đa đường 12vol với mức công suất danh định cấp cho linh kiện là DC Output 408W. Sau đây là kết quả test mình ghi lại tổng hợp vào bảng cho dễ theo dõi:
- Test với điện 110vol
- Test với điện 220vol
Lắp bộ nguồn theo nhu cầu dùng thực tế là cấu hình máy tính như sau cho nguồn TR2 450W chạy điện lưới 220Vol, hầu hết các đầu cắm của TR2 450 đều đã được dùng hết.
PC này full load lên tầm 350W AC ~ 300W DC đây là một mức rất đẹp cho con nguồn vùng vẫy
Nhận xét:
Chất lượng linh kiện thuộc hàng dẫn đầu so với những bộ nguồn cùng platform GPA của CWT OEM đang có mặt tại trị trường VN. Với tầng lọc nhiễu chi tiết, diode cầu công suất lớn, tụ lọc chính từ nippon chemi nhật bản, mosfet đầy đủ hơn, biến áp làm cẩn thận hơn... tất cả giúp TR2 450 có được mức ổn định điện áp tốt hơn và hiệu suất cao thừa so với 80Plus Bronze. Sẽ rất tuyệt vời nếu TT có thể nâng cấp thêm về dung tích tụ lọc chính hoặc dùng luôn tụ đầu ra của Nhật thì càng tốt.
Thermaltake dường như sống thực với chất lượng bộ nguồn khi cung cấp lượng dây cấp nguồn đúng đủ, với những nguồn 400-450W công suất thực mà không phải hàng cao cấp như 80Plus Gold - Platium thì một đầu cấp nguồn 8Pin là quá hợp với khả năng của nguồn và hợp với xu thế card đồ họa hiện nay ở tầm trung như 960GTX chỉ cần nguồn 6Pin hoặc 8Pin là dư ăn chơi.
Ngoài ra bộ cáp 8pin CPU + 24 Pin Mainboard rất dài theo tôi là phù hợp cả các hệ thống máy chủ - server gamer, vì những máy này thường dùng main có thiết kế khác so với thông thường, các vị trí cắm nguồn thường đặt tít trên cùng nếu dây ngắn sẽ không với tới được khi đi dây. Đường điện ổn định hơn cùng với mức hiệu suất tốt, linh kiện tốt chạy mát cũng là yếu tố tốt cho bộ nguồn server game.
TR2 450W là nguồn Activer PFC hỗ trợ giải điện lưới rộng từ 100v tới 240v một cách tự động, có nghĩa là nó sẽ hoạt động tốt cả ở điện 220v và 110v – tôi sẽ thử ở cả 2 loại điện lưới này.
Để phù hợp với hệ thống máy tính mới hiện nay, tôi không test công suất đều tất cả các đường điện mà chỉ tập trung vào đường 12vol chính, với đường 3.3vol hiện chỉ còn dùng cho một số phần nhỏ trên bo mạch chủ máy tính nên không đáng bao nhiêu, đường 5vol dùng trên bo mạch và một số thành phần như mạch ổ cứng/ssd/ usb đều là những thiết bị ăn rất ít điện.
Thông số:
Hiệu suất được chứng nhận bởi 80Plus.org
Mục tiêu thử nghiệm là chạy tối đa đường 12vol với mức công suất danh định cấp cho linh kiện là DC Output 408W. Sau đây là kết quả test mình ghi lại tổng hợp vào bảng cho dễ theo dõi:
- Test với điện 110vol
- Thử với các mức công suất 20% / 50% / 80% (tính hiệu suất tạm = của mức20%) / 100%. Đường 12vol giảm dần ở mức an toàn là dưới 80% công suất, khi vượt qua 80% công suất ~ 326W thì bắt đầu giảm sâu. Theo tiêu chuẩn an toàn đường 12vol cho phép lệch +/- 5% thì bộ nguồn TR2 450W vẫn đáp ứng đủ khi ở mức 100% công suất và phải peak lên 461w DC (577w DC) thì mới sát tới -5%.
- Tôi thử tăng tiếp xem tới bao nhiêu nguồn chết, tăng lên 600w rồi 630w, kết quả cuối cùng kịp nhìn thấy trên đồng hồ là 638W AC / đường 12vol còn 11.38vol nguồn ngắt. Nhưng nó không chết, mà chờ chút cho nguội bớt là hoạt động lại tiếp được chứng tỏ chế độ bảo vệ hoạt động tốt.
- Test với điện 220vol
- Vẫn thử với các mức công công suất tiêu thụ như trên, đường 12vol ở mức 50% và 80% đỡ bị giảm hơn so với khi chạy 110vol, sau khi chạy 100% công suất pass tôi cho thử một mức 455W AC trong vòng 30 phút rồi ghi lại kết quả để bạn có thể dễ dàng so sánh với kết quả khác từ những bộ nguồn chung platform đã có review ở đây.
Chạy PC theo nhu cầu thực tế và nhận xét
Lắp bộ nguồn theo nhu cầu dùng thực tế là cấu hình máy tính như sau cho nguồn TR2 450W chạy điện lưới 220Vol, hầu hết các đầu cắm của TR2 450 đều đã được dùng hết.
- Core i7 4790K 4.4GHz
- RAM 2x4GB bus 2400MHz
- VGA Geforce 960 GTX 2GB
- 1 SSD cài hệ điều hành
- 3xHDD chứa dữ liệu
- 1 quạt CPU
- 4 quạt hệ thống 12cm
PC này full load lên tầm 350W AC ~ 300W DC đây là một mức rất đẹp cho con nguồn vùng vẫy
- Đường 12vol ổn định tầm 11.74vol cho cả 3 điểm ở 24pin/8pincpu /8pin vga
- Đường +5vol đo trên main là 5.1v
- Đường 3.3vol đo trên main là 3.35v
- Nhiệt độ chênh lệnh gió vào-ra của nguồn vào khoảng 20*C sau 1 tiếng chạy liên tục.
Nhận xét:
Chất lượng linh kiện thuộc hàng dẫn đầu so với những bộ nguồn cùng platform GPA của CWT OEM đang có mặt tại trị trường VN. Với tầng lọc nhiễu chi tiết, diode cầu công suất lớn, tụ lọc chính từ nippon chemi nhật bản, mosfet đầy đủ hơn, biến áp làm cẩn thận hơn... tất cả giúp TR2 450 có được mức ổn định điện áp tốt hơn và hiệu suất cao thừa so với 80Plus Bronze. Sẽ rất tuyệt vời nếu TT có thể nâng cấp thêm về dung tích tụ lọc chính hoặc dùng luôn tụ đầu ra của Nhật thì càng tốt.
Thermaltake dường như sống thực với chất lượng bộ nguồn khi cung cấp lượng dây cấp nguồn đúng đủ, với những nguồn 400-450W công suất thực mà không phải hàng cao cấp như 80Plus Gold - Platium thì một đầu cấp nguồn 8Pin là quá hợp với khả năng của nguồn và hợp với xu thế card đồ họa hiện nay ở tầm trung như 960GTX chỉ cần nguồn 6Pin hoặc 8Pin là dư ăn chơi.
Ngoài ra bộ cáp 8pin CPU + 24 Pin Mainboard rất dài theo tôi là phù hợp cả các hệ thống máy chủ - server gamer, vì những máy này thường dùng main có thiết kế khác so với thông thường, các vị trí cắm nguồn thường đặt tít trên cùng nếu dây ngắn sẽ không với tới được khi đi dây. Đường điện ổn định hơn cùng với mức hiệu suất tốt, linh kiện tốt chạy mát cũng là yếu tố tốt cho bộ nguồn server game.
